使用過磨床的都知道，磨床會出現熱變形，也就是在使用過程中會出現平面度超差、尺寸忽大忽小，甚至表面出現燒傷紋路等問題，這些很大可能就是熱變形導致的。YASHIDA在這篇文章中為大家介紹其解決方法，供大家參考。

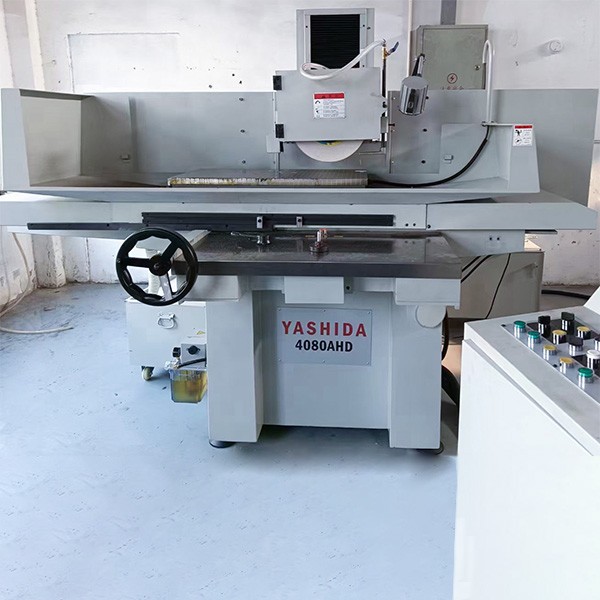

先說熱變形為什么專找平面磨床的麻煩

平面磨床在工作時，砂輪主軸高速旋轉、液壓系統持續運行、工作臺往復運動，這些都會產生大量熱量。再加上磨削區本身的磨削熱，熱量會慢慢傳遞到床身、導軌、立柱等結構件上。金屬材料有個特性，熱脹冷縮，溫度每升高一攝氏度，一米長的鑄鐵床身可能伸長十幾微米。對于精密磨削來說，這十幾微米的變形足以讓產品報廢。

更麻煩的是，熱變形往往不均勻。主軸受熱后向上翹起，砂輪中心線偏離原始位置，磨出來的工件就會中間凸兩頭凹。工作臺導軌如果一側熱得快、一側熱得慢，平面度就完全失控。所以光靠抱怨環境熱或者機床質量不行沒用，得從控溫和工藝兩個方向同時下手。

控溫方案：把熱源管住，把熱量帶走

控制平面磨床熱變形，第一步就是控溫。不是簡單開個風扇吹一吹，而是一套系統方案。

恒溫車間是最根本的保障。如果有條件，把平面磨床放在獨立恒溫間里，溫度控制在二十?dāng)z氏度正負一度。國內不少精密模具廠就是這么做的，效果立竿見影。實在沒有恒溫車間，也要避免陽光直射機床，遠離暖氣片、大門口這些溫度波動大的地方。夏天和冬天空調不能時開時關，最好讓車間溫度保持穩定，變化不超過每小時兩度。

冷卻系統不是越大越好，但要精準有效。很多磨床配的冷卻泵流量偏小，切削液還沒把熱量帶走就流回水箱了。建議選用大流量、中高壓的冷卻系統，確保砂輪與工件接觸區始終有充足的冷卻液沖洗。有條件的話，加裝工業冷水機或切削液恒溫裝置，把冷卻液溫度控制在比室溫低兩三度的水平。這樣做有兩個好處：一是磨削區散熱加快，二是低溫切削液還能對床身起到輔助冷卻作用。

在這方面，YASHIDA磨床還是做得比較好的。我們配備了專業的高質量的磨削液和冷卻液，用于批量工件的磨削，其流量和壓力都達到了高標準。

主軸冷卻別忘了。精密平面磨床的主軸高速運轉，軸承發熱相當可觀。現在不少磨床主軸本身帶水冷或油冷套，一定要把冷卻系統接通并且正常運行，冷卻介質溫度也要恒溫控制。有些老式機床沒有主軸冷卻，可以改裝外置式主軸冷卻器，花費不大但效果很明顯。

液壓油也要降溫。液壓系統長時間工作，油溫能升到五六十度，這些熱量會通過油箱和管路傳遞到床身。在液壓回路上加裝風冷式或水冷式散熱器，把油溫控制在四十度以下，能減少相當一部分結構件受熱。

工藝調整：主動適應熱變形規律

光靠控溫還不夠，因?yàn)闊崃坎豢赡芡耆＿@時候就要靠工藝調整來對沖熱變形的影響。

預熱工序必須做足。很多師傅一上班就開機干活，這是大忌。正確做法是：開機后讓磨床空運轉至少三十分鐘，液壓系統、主軸、工作臺都跑起來，讓各個部位先達到熱平衡。之后再對工件進行粗磨，粗磨完不要急著精磨，讓機床再穩定十分鐘，用千分表打一下工作臺或主軸的位置變化，確認熱伸長基本穩定后再進精磨。有經驗的老師傅甚至?xí)涗洸煌竟?jié)、不同工況下的熱變形量，提前在加工參數里做補償。

調整磨削用量，減少發熱量。磨削熱主要來自摩擦，所以降低線速度、減小磨削深度、減慢進給速度都能直接減少發熱。比如精磨時把砂輪線速度從三十五米每秒降到二十五米每秒，磨削深度從零點零一毫米改為零點零零五毫米，雖然單件加工時間稍長，但精度穩定多了，反而省了返工的麻煩。粗磨階段可以適當提高效率，但要留足精磨余量，精磨前讓工件和機床充分散熱。

砂輪的選型和修整很關鍵。砂輪太硬、太鈍或者粒度太細，都會加劇摩擦發熱。針對熱敏感材料或者薄板類工件，選用較軟、粒度粗、氣孔大的砂輪，能顯著降低磨削區溫度。另外，砂輪修銳要勤快，用金剛石筆修整時注意進給量不要太大，保證砂輪表面有鋒利的切刃而不是被擠光。修整完最好用油石輕輕鈍化一下尖點，避免初期磨削過猛。

合理安排工序和工件裝卸。批量加工時不要把工件堆在一起連續磨，每磨一兩件就讓機床空轉兩三分鐘，把積聚的熱量散掉。加工順序上，先磨厚大工件再磨薄小工件，因?yàn)楹翊蠊ぜ崛萘看螅瑢?duì)機床熱變形更敏感。裝夾工件時盡量讓工件重心居中，避免偏載導致導軌受力不均而產生附加變形。

考慮在線補償或后補償。如果磨床帶有光柵尺全閉環反饋，熱變形引起的定位誤差會被自動修正。沒有光柵尺的機床，可以自己動手做補償表。用標準試塊每隔半小時磨一次，測量尺寸變化規律，繪制出熱變形曲線，然后在加工時根據運行時間手動輸入補償值。有些數控平面磨床本身就帶熱補償功能，只需要把溫度傳感器貼在床身、主軸、導軌等關鍵點，設定溫度系數后系統會自動修正坐標。

實戰案例：一個缸體平面磨削的熱變形解決過程

去年有個做液壓件的客戶找到我，他們用一臺普通平面磨床磨缸體結合面，上午加工的平面度在零點零一毫米以?xún)?nèi)，到了下午全變成零點零三到零點零四毫米，廢品率高達百分之二十。現場勘查發現，機床就放在窗戶旁邊，下午陽光直射床身右側，導致立柱左右溫差五六度。而且他們的冷卻液水箱只有一百升，連續加工兩小時后冷卻液溫度升到三十八度。

給出的方案很簡單：第一，把磨床移到車間中間位置，加裝遮陽簾和隔溫板。第二，冷卻液水箱換成三百升恒溫型，溫度設定在二十四度。第三，每加工五件工件后，讓機床空跑三分鐘，并重新用對刀儀校正砂輪位置。第四，把原來的粗磨精磨一刀到底的工藝改成粗磨留量零點零三毫米，停機散熱五分鐘后再精磨。實施之后，全天平面度穩定在零點零零八毫米以?xún)?nèi)，廢品率降到百分之三以下。

控溫方案和工藝調整要想長期有效，日常的點檢和記錄必須跟上。每天開工前記錄環境溫度、冷卻液溫度、液壓油溫度，加工過程中用紅外測溫儀定期打一下床身、主軸箱、導軌等位置的溫度分布。如果發現某個部位異常發熱，比如主軸軸承溫度超過環境溫度二十五度，就要停機檢查潤滑或者軸承間隙。還有冷卻液要定期更換，過濾網勤清洗，確保冷卻流量不衰減。

對于長期不用的平面磨床，再次啟用時一定要先進行熱跑合，讓各個滑動面的潤滑和配合恢復到正常狀態。有些廠家的新磨床或者大修后的機床，剛開始使用時熱變形量會比較大，跑合半個月到一個月后會趨于穩定，這段時間要增加打表和檢測頻次。

熱變形導致的平面磨床加工誤差，說到底是熱量輸入和熱量散失不平衡的結果。控溫方案是從源頭減少熱量和快速帶走熱量，工藝調整是主動適應規律并削弱影響。兩者結合，才能把誤差控制住。別想著用一招就能徹底解決，也別覺得麻煩就聽之任之。精密加工這種事，細節多一點，廢品就少一點。如果你正被磨床熱變形折騰得頭疼，不妨按照上面的方法一樣一樣排查改進，相信很快就能看到效果。
